沖合構造物への波の影響
この記事は、 Stress Engineering Services1のAnup PaulとChris Maticeによって寄稿されました。
洋上プラットフォームのデッキ下の静水時のエアギャップは重要な設計パラメータであり、極限設計条件下における必要最小エアギャップによって決定されます。セミサブマーシブルやテンションレッグプラットフォームなどの構造物では、最小エアギャップの予測やデッキ衝突事象の発生確率の予測は困難です。
12mの波に対するスパの動的応答
急峻な波は、プラットフォーム脚部との相互作用により著しい非線形挙動と波の増幅を示し、これはエアギャップ設計において考慮されなければなりません。過酷な環境下で負のエアギャップが発生した場合、結果として生じるデッキ衝撃荷重の予測が重要となる。石油・ガス生産がより深い海域へと移行するにつれ、浮体構造物が必要となり、デッキの高さは重量と安定性の要件によって制限されます。デッキと自由表面とのクリアランスおよびデッキ衝撃荷重を正確に予測することは、過酷な環境下におけるこれらの構造物の性能を予測する上で極めて重要です。
計算流体力学
計算流体力学（CFD）手法は、流体の流れや熱伝達挙動を解析するために、幅広い産業分野で広く応用されています。CFDは、体積流体（VOF）モデルと組み合わせることで、洋上プラットフォームにおけるエアギャップや波浪衝撃荷重の予測に効果的に活用できます。VOF法を用いることで、自由表面形状や非線形波浪挙動を正確に予測することが可能です。浮体式システムの場合、CFDを有限要素解析（FEA）と組み合わせることで、波浪衝撃時のプラットフォームの動的応答や構造的応答を予測できます。
SPARプラットフォームの波動相互作用
図1：SPARの動的応答
重力式構造物（GBS）への波の衝撃
図4は、重力式構造物（GBS）のデッキへの波の衝撃を示しています。平均水深は151.1メートル、初期エアギャップは21.7メートルです。入射波の高さは40メートル、周期は17秒です。図5は、上部デッキへの波の衝撃によるGBSにかかる水平方向および垂直方向の力を示しています。力のピークは、図4に示すように、GBS前面への波の初期衝撃とデッキ上部への二次衝撃に対応しています。

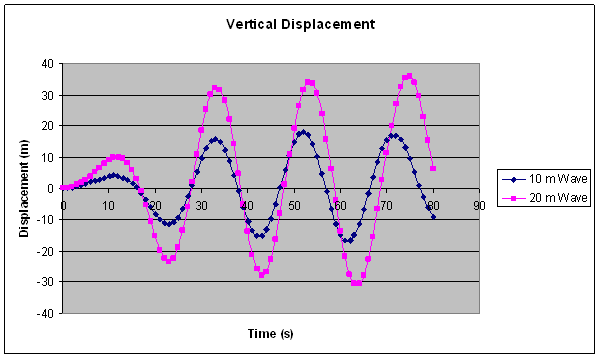

 図2：SPARの垂直変位
|

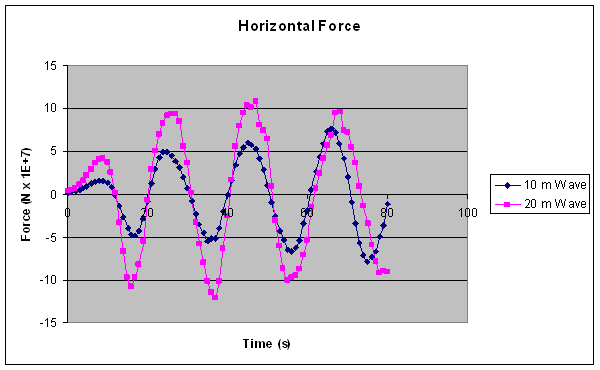

 図3：SPARにかかる水平方向の力
|
 図4：GBSへの波の影響
|
 図5：波がデッキに衝突した際のGBSの力履歴
|
ストレスエンジニアリングサービスが提供するその他の深海設計および保証プログラムと組み合わせることで、エアギャップ、デッキ内波浪荷重、およびこれらの極端な事象に対する構造応答を計算する能力により、お客様は深海構造物の評価を新たなレベルの詳細情報で得ることができ、提案された設計変更を迅速に評価する柔軟性も得られます。
1 Stress Engineering Services (SES) は、石油・ガスの上流・下流産業をはじめ、幅広いプロセス産業や製造業の顧客に対し、設計、解析、試験サービスを提供するエンジニアリングコンサルティング会社です。SESは従業員所有のサービス会社であり、36年にわたり顧客の最も困難な技術的問題の解決を支援してきました。
アヌープ・ポールはSESのアソシエイトであり、構造物、製品、プロセスの流体力学的解析を専門としています。
クリス・マティス博士（Ph.D.、PE）はSESのプリンシパルであり、プラントおよび設備の流体力学的および構造的評価を専門とするプロセス技術グループを率いています。
