FLOW-3D/MP :
HPC(High Performance Computing:高性能コンピューティング)
FLOW-3D/MP v6.1を用いることで、エンジニアはマルチコア64ビット・クラスタ上でソフトウェアのスケーラビリティを活用することができます。 FLOW-3D ユーザは、Linux HPCクラスタにアクセスして、 FLOW-3D/MP を使って過渡的な自由表面問題の解析結果を得ることができます。v6.1は FLOW-3D v11.1のハイブリッド並列計算版です。Message Passing Interface(MPI)とOpenMPを使って並列化を行います。MPIが分散メモリによる領域分解系列(粗い分割)に基づくのに対して、OpenMP系列は共有メモリ構造(細かい分割、もしくはループ・レベルの並列構造)に基づきます。物理的な領域はブロックまたはMPI領域に分解されます。それから、MPIプロセスと関連付けられ、クラスタ上でノードに割り当てられます。各ノード内で、MPIプロセスはスレッドを生成し、OpenMP命令を使ってマルチスレッドの計算を実行します。 FLOW-3D/MP v6.1の物理モデルと数値的な手法は、FLOW-3D v11.1に基づきます。
|
|
   |
 |
FLOW-3D/MP v6.1ハイライト
|
|

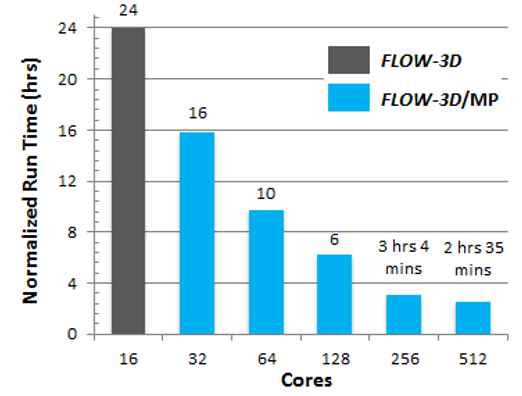

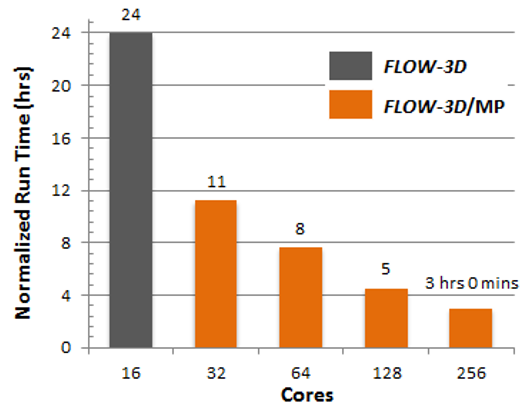

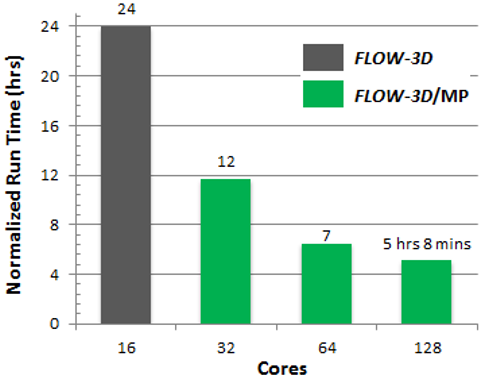

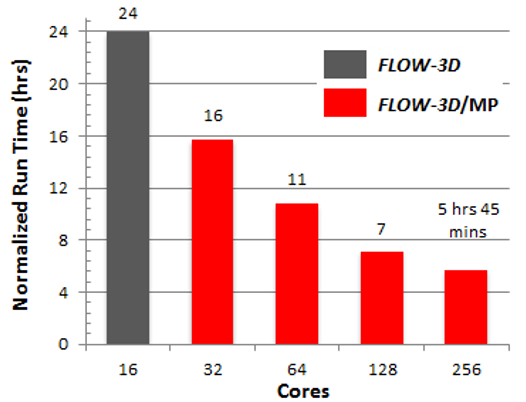

スケーリング比較: MPI/OpenMP vs SMP

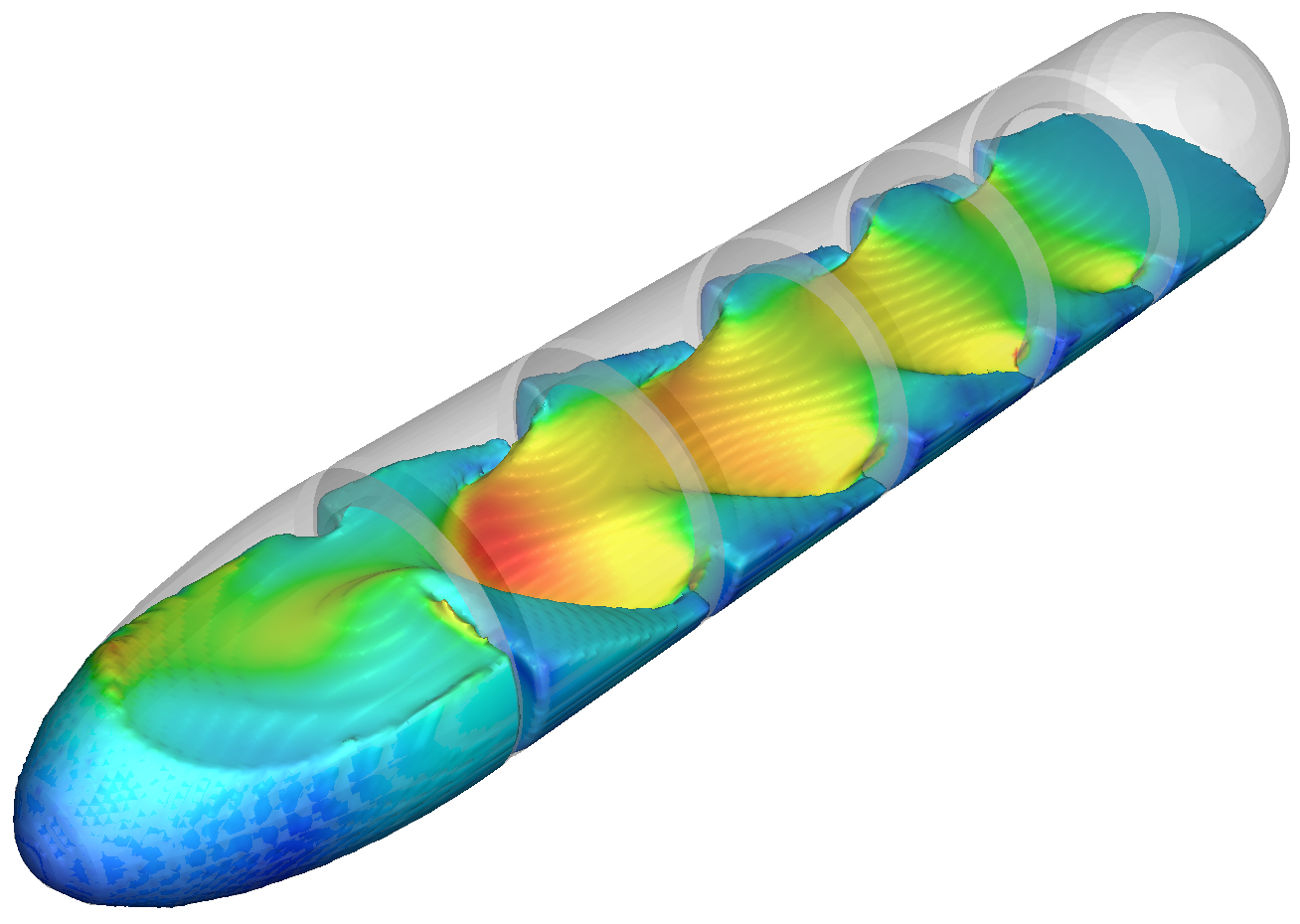

FLOW-3D SMP VS MP 燃料スロッシング(圧力分布)
最新版 FLOW-3D/MP v6.1(32～512コア)を使用し、FLOW-3Dユーザが日常的に取り組む過渡現象の自由表面流れの典型例として、下記4ケースのベンチマークテストを行いました。比較のため、16コアの参照データポイントは、FLOW-3Dのv11.1を使用して実行しています。
| 水理 | エンジンブロック | インクジェットノズル | 燃料スロッシング |

|

|

|

|

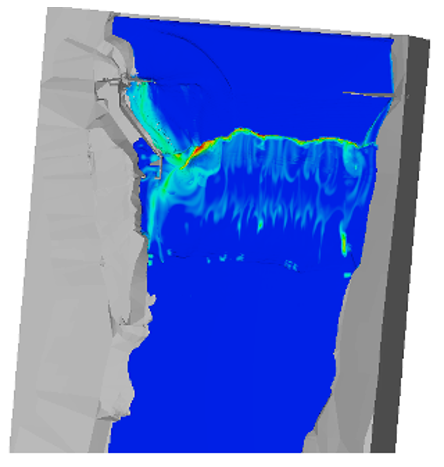

| – 自由表面、重力、 – 空気連行、RNG乱流モデル – 1460万セル |

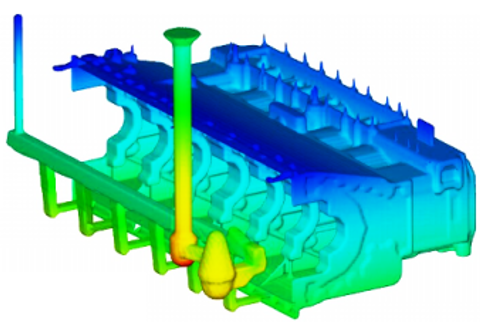

– 自由表面、重力、熱伝達 – 凝固、粘性層流 – 360万セル |

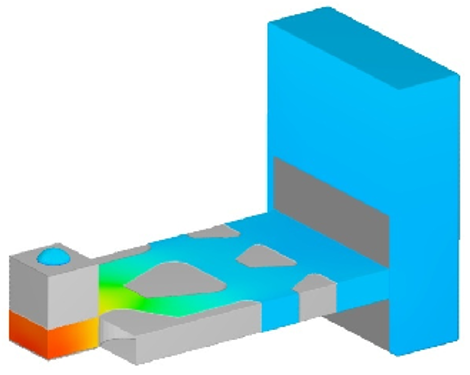

– 自由表面、層流粘性モデル、 – 表面張力 – 200万セル |
– 自由表面、非慣性座標系、 – 重力、電位 – RNG乱流モデル – 770万セル |
FLOW-3D/MP のインテルCluster Ready認証
Intel社はCluster Ready認定によって、ハードウェア／ソフトウェアの動作をユーザーに保証しています。Cluster Ready認定を受けたソフトウェアは、Cluster Readyハードウェア上で問題が生じることなく動作します。 FLOW-3D/MP はIntel Cluster Ready認定を受けています。
HPC Advisory Council
HPC Advisory Councilはハイパフォーマンスコンピューティング（HPC）のポテンシャルをその利用に結びつけることを目的としています。新しいユーザーに調査・ 教育・革新・製造などの改善に役立つHPCの機能を伝授し、既存ユーザーには操作に必要な専門知識を提供、プログラム技術者には並列化に必要なツールを供給しています。またHPCシステム製品の認定や統合を推進しています。Flow Science社はHPC Advisory Councilに加盟しています。
FLOW-3D/MP 動作環境
FLOW-3D/MP は、以下の環境のワークステーションやクラスタ上で動作します。
| Ver.6.1 | Ver.6.0 | |
| ソフトウェア | Redhat Enterprise Linux 6, 7 | Redhat Enterprise Linux 6 Suse Linux 11 |
| ネットワーク |
Gigabitイーサネットもしくは Infiniband クラスタ内の全ノードからアクセス可能な 大規模共有NFSディスク |
Gigabitイーサネットもしくは Infiniband クラスタ内の全ノードからアクセス可能な 大規模共有NFSディスク |
| プロセッサ | XeonもしくはOpetronと同等のプロセッサ | XeonもしくはOpetronと同等のプロセッサ |
| MPI ライブラリソフトウェア |
Intel® MPI(インストール時に提供されます) | Intel® MPI(インストール時に提供されます) |
| FLOW-3D ベースバージョン |
Version 11.1 | Version 11.0 |
価格・ライセンス形態などお気軽にお問合せください。
