FLOW-3D/MP: hybridHPC(High Performance Computing:高性能コンピューティング)

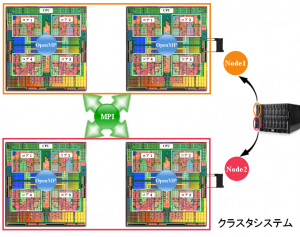

FLOW-3D/MP v6.0を用いることで、エンジニアはマルチコア64ビット・クラスタ上でソフトウェアのスケーラビリティを活用することができます。FLOW-3Dユーザは、Linux HPCクラスタにアクセスして、FLOW-3D/MPを使って過渡的な自由表面問題の解析結果を得ることができます。v6.0はFLOW-3D v11.0のハイブリッド並列計算版です。Message Passing Interface(MPI)とOpenMPを使って並列化を行います。MPIが分散メモリによる領域分解系列(粗い分割)に基づくのに対して、OpenMP系列は共有メモリ構造(細かい分割、もしくはループ・レベルの並列構造)に基づきます。物理的な領域はブロックまたはMPI領域に分解されます。それから、MPIプロセスと関連付けられ、クラスタ上でノードに割り当てられます。各ノード内で、MPIプロセスはスレッドを生成し、OpenMP命令を使ってマルチスレッドの計算を実行します。FLOW-3D/MP v6.0の物理モデルと数値的な手法は、FLOW-3D v11.0に基づきます。

hybridMPI(分散メモリ型)/OpenMP(共有メモリ型)並列化:

MPI とOpenMPをハイブリッドに利用することでメッシュブロックを少なくし、通信とMPIオーバーヘッドを削減します。

  • 計算ノード上のMPIと各計算ノード内のOpenMPをハイブリッド使用
  • 2つの並列化アプローチにより高いスケーラビリティを実現
  • より少ないメッシュブロック、より少ない通信とMPIオーバーヘッド

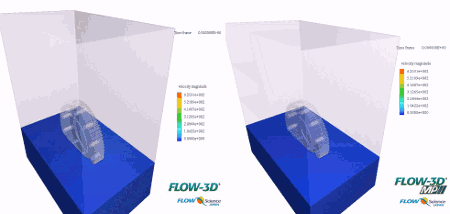

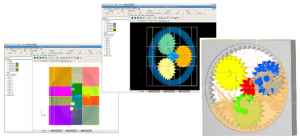

image1gearbox_small flow3d_flow-3d_mp clustor

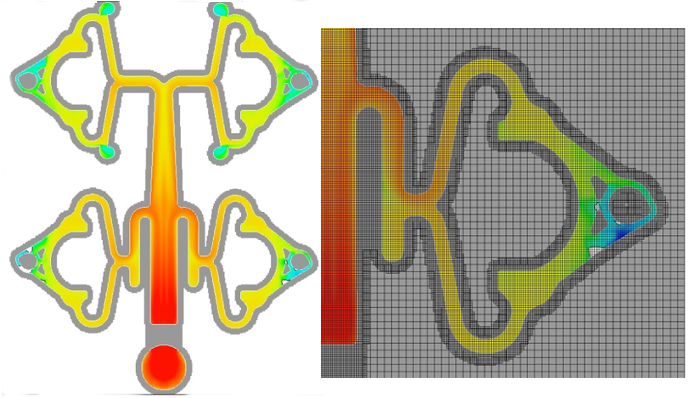

FLOW-3D/MP v6.0ハイライト

mp6_highlight

  • FLOW-3D v11.0に基づく
  • リモート解析
  • ポスト処理はFlowSightTM



スケーリング比較: hybrid MPI/OpenMP vs SMP

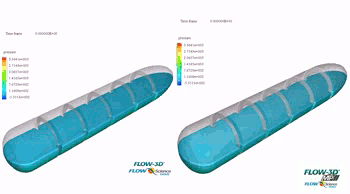

FLOW-3D SMP VS MP 燃料スロッシング(圧力分布)

FLOW-3D SMP VS MP 燃料スロッシング(圧力分布)

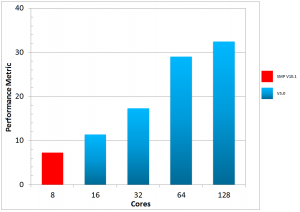

最新版FLOW-3D/MP v6.0を使用し、FLOW-3Dユーザが日常的に取り組む過渡現象の自由表面流れの典型例として、下記4ケースのベンチマークテストを行いました。この テストでは、16コア以上を使用し、解析に使用したパフォーマンスメトリックは、一日(24時間)で実行することができたシミュレーション回数の合計とし て定義しています。比較のため、8コアの参照データポイントは、FLOW-3Dのv11.0を使用して実行しています。

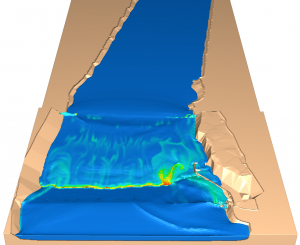

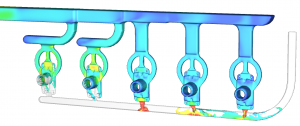

水理 ピストンショットの高圧鋳造 燃料スロッシング インクジェットノズル
fig1graph1

fig2

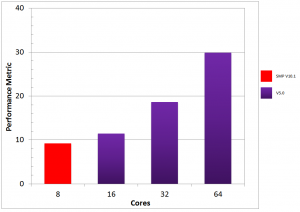

graph2

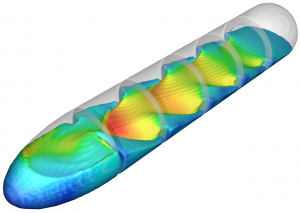

fig3

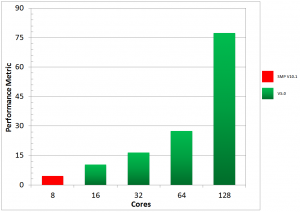

graph3

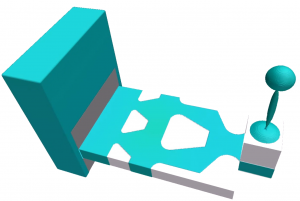

fig4

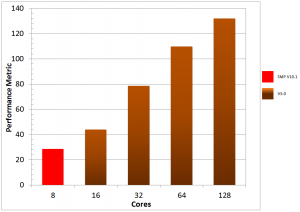

graph4

– 自由表面、重力、
– 空気連行、RNG乱流モデル
– 1460万セル
– 空気巻き込み、欠陥追跡
– キャビテーション、重力、GMO
– 220万セル
– 自由表面、非慣性座標系、
– 重力、電位
– RNG乱流モデル
– 70万セル
– 自由表面、層流粘性モデル、
– 表面張力
– 200万セル
* Intel Xeon E5-2650(Sandy Bridge)プロセッサ、16コア/ノード (8 ~ 64 コア)
* Intel Xeon E5520(Nehalem)プロセッサ、8コア/ノード (128コア)
* SilverStorm 9024 24ポート インフィニバンドDDRスイッチ 最大転送速度:20GBit/s

FLOW-3D/MPのインテルCluster Ready認証

Intel-Cluster-Ready-FLOW-3D-MP

Intel社はCluster Ready認定によって、ハードウェア/ソフトウェアの動作をユーザーに保証しています。Cluster Ready認定を受けたソフトウェアは、Cluster Readyハードウェア上で問題が生じることなく動作します。FLOW-3D/MPはIntel Cluster Ready認定を受けています。

HPC Advisory Council

HPC_Advisory_logo

HPC Advisory Councilはハイパフォーマンスコンピューティング(HPC)のポテンシャルをその利用に結びつけることを目的としています。新しいユーザーに調査・ 教育・革新・製造などの改善に役立つHPCの機能を伝授し、既存ユーザーには操作に必要な専門知識を提供、プログラム技術者には並列化に必要なツールを供給しています。またHPCシステム製品の認定や統合を推進しています。Flow Science社はHPC Advisory Councilに加盟しています。

FLOW-3D/MP 機能比較

FLOW-3D/MP は、以下の環境のワークステーションやクラスタ上で動作します。

Ver.6.0 Ver.5.0.2
ソフトウェア Redhat Enterprise Linux 6
Suse Linux 11
Redhat Enterprise Linux (5 または 6)
Suse Linux 11
ネットワーク Gigabitイーサネット
Infinibandクラスタ内の全ノードからアクセス可能な
大規模共有NFSディスク
Gigabitイーサネット
Infinibandクラスタ内の全ノードからアクセス可能な
大規模共有NFSディスク
プロセッサ XeonもしくはOpetronと同等のプロセッサ XeonもしくはOpetronと同等のプロセッサ
MPI
ライブラリソフトウェア
Intel® MPI(インストール時に提供されます) Intel® MPI(インストール時に提供されます)
FLOW-3D
ベースバージョン
Version 11.0 Version 10.1
